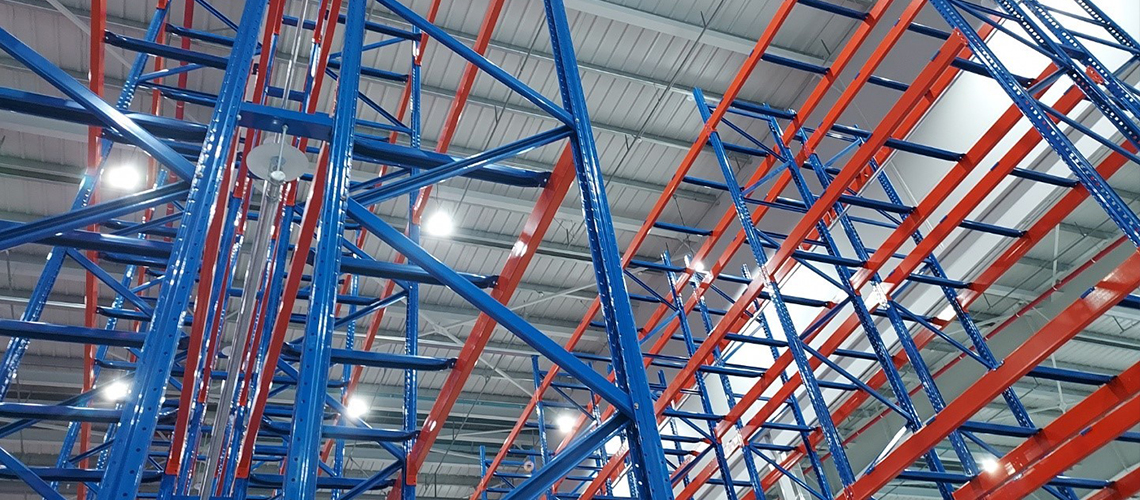

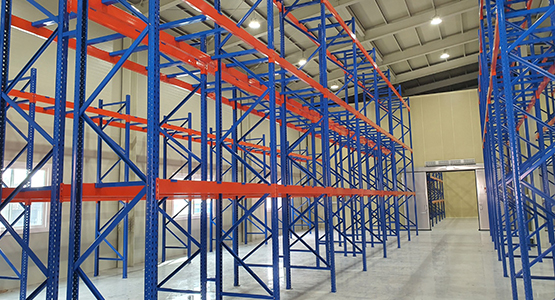

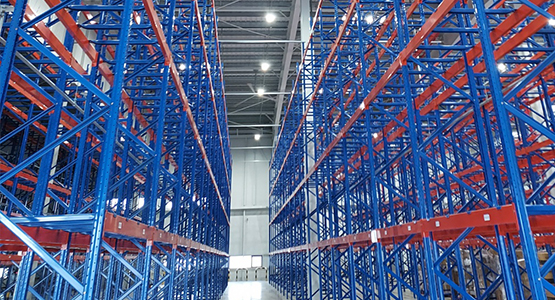

파렛트 랙
Pallet Rack System
파렛트랙은 조립식 구조로써 다품종 화물을 Fork Lift로 입·출고하여 Pallet 단위로 적재 보관할 수 있으며
화물의 하중과 특성에 맞는 부재사용으로 규격이 다양하게 준비되어 있습니다.
특징 Features
- 01파렛트 랙은 Boltless 방식으로 조립이 간단합니다.
- 02안전성이 우수합니다.
- 03대형 중량물의 관리에 최적의 Rack입니다.
- 04Fork Lift를 이용하여 주로 Pallet 단위의 물품을 관리하는데 최적입니다.
- 05Load Beam은 50mm Pitch로 조절이 가능합니다.
- 06Frame과 Load Beam의 결합방식은 2~3개의 걸림고리가 부착된 Load Bracket을 Frame의 구멍에 끼워 쐐기 효과로 결착됩니다.
주요부품도 Main Part Drawing
브레싱
연결빔
(TIE BEAM)
포스트홀더
포스트베이스
브레싱볼트
기둥볼트
안전핀
직선고정
POST
홀의 간격이 50mm로 고객님이 원하는 높이로 로드빔의 정밀한 조정이 가능합니다.
원재료 두께가 2.2T로 제작하여 오메가 타입의 설계로 하중에 의한 비틀림 현상이 적습니다.
볼트리스(Boltless) 방식으로 조립과 해체가 쉽고 빠릅니다.
1.5M부터 0.5M 단위로 5.0M까지 기성품을 보유하고 있으며 주문제작도 가능합니다.
Ω 85
Ω 90
Ω 100
LOADBEAM
1.0 Ton ~ 3.0 Ton 까지 단당 하중에 따라 로드빔을 결정할 수 있습니다.
M자 형태의 가공물을 겹쳐 용접하여 휨에 강하며 복원력이 뛰어납니다.
내측 길이가 2,490mm와 2,690mm의 제품을 기성품 보유하고 있으며
주문제작도 가능합니다.
Box 100
Box 125
Box 150
SHELP LOADBEAM
L자형 로드빔으로 선반을 얹어 물건을 적재할 수 있습니다.
박스 단위로 포장되어 있는 물품을 보관하기에 좋습니다.
단당 하중에 따라 로드빔을 결정할 수 있습니다.
L 125
규격 Standard
파렛트 랙 규격 *비규격 제품은 별도 상담요망
| 규격 | 깊이 | 폭 | 높이 |
|---|---|---|---|
|
BOX 100 (1Ton) BOX 125 (2Ton) BOX 150 (3Ton) (최대 MAX하중) |
800 | 1385 | 1500 |
| 900 | 1485 | 2000 | |
| 1000 | 1585 | 2500 | |
| 1100 | 2585 | 3000 | |
| 1200 | 2685 | 3500 | |
| 2785 | 4000 | ||
| 4500 | |||
| 5000 | |||
| 6000 | |||
| 7000 | |||
| 8000 |
파렛트 셀프 랙 규격 *비규격 제품은 별도 상담요망
| 규격 | 깊이 | 폭 | 높이 |
|---|---|---|---|
| L 125 | 1000 | 1345 | 1500 |
| 1395 | 2000 | ||
| 1445 | 2500 | ||
| 2585 | 3000 | ||
| 2685 | 3500 | ||
| 2785 | 4000 | ||
| 4500 | |||
| 5000 | |||
| 6000 | |||
| 7000 | |||
| 8000 |
